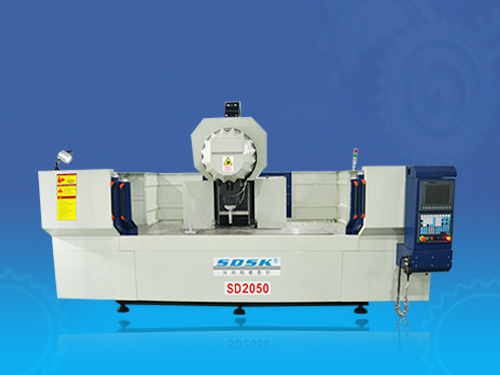

| 項目 | 單位 | SD2050 | ||||||||||
| 行程 | 行程X(主軸左右移動) | mm | 2000 | |||||||||
| 行程Y(主軸前后移動) | mm | 450 | ||||||||||
| 行程Z(主軸上下移動) | mm | 330 | ||||||||||
| 主軸鼻端到工作臺端面距離 | mm | 150 | ||||||||||
| 主軸中心到立柱導軌面距離 | mm | 510 | ||||||||||
| 工作臺 | 工作臺尺寸（長×寬） | mm | 2000×500 | |||||||||
| 最大臺荷重 | kg | 1000 | ||||||||||
| T型槽寬度 | mm | 14 | ||||||||||
| T型槽數/中心間距 | mm | 5/100 | ||||||||||
| 主軸 | 主軸轉速 | rpm | 12000 | |||||||||
| 前軸承 | FAG HS7012CX2 | |||||||||||
| 后軸承 | FAG HS7012CX2 | |||||||||||
| 潤滑方式 | 油脂 | |||||||||||
| 傳動方式 | 直聯式 | |||||||||||
| 拉刀力 | kgf | 650±50 | ||||||||||
| 拉刀方式 | BT30四瓣爪 | |||||||||||
| 主軸平衡等級 | G1(ISO1940) | |||||||||||
| 安裝方式 | 立式 | |||||||||||
| 主軸錐孔 | 7/24 BT30 | |||||||||||
| 最大扭矩 | N.m | 240 | ||||||||||
| 進給 | 三軸 | X | Y | Z | ||||||||
| 快移速度 | m/min | 60 | 48 | 48 | ||||||||
| 最大進給速度 | m/min | 30 | 28 | 28 | ||||||||
| 切削進給 | Mm/min | 1~15000 | 1~15000 | 1~15000 | ||||||||
| 定位精度（全程） | mm | ±0.01 | ±0.01 | ±0.05 | ||||||||
| 重復定位精度（全程） | mm | ±0.01 | ±0.01 | ±0.01 | ||||||||
| 三軸傳動規格 | 三軸伺服馬達 | 功率 | kw | 3.0 | 1.8 | 1.8 | ||||||
| 額定輸出扭矩 | N.m | 20 | 11 | 11 | ||||||||
| 最大輸出轉速 | rpm | 3000 | 3000 | 3000 | ||||||||
| 主軸伺服馬達 | 功率 | KW | 5.5 | |||||||||
| 額定輸出扭矩 | N.m | 35.8 | ||||||||||
| 最大輸出轉速 | rpm | 12000 | ||||||||||
| 刀庫 | 刀庫形式 | 飛碟式 | ||||||||||
| 刀柄規格 | BT30 | |||||||||||
| 刀具數量 | 把 | 16 | ||||||||||
| 最大刀具直徑/長度/重量 | mm | 75、250、3 | ||||||||||
| 最大刀具直徑（滿刀） | mm | Φ75 | ||||||||||
| 最大刀具直徑(相鄰刀位無刀具) | mm | 150 | ||||||||||
| 換刀時間（刀對刀） | sec | 50Hz=2 | ||||||||||
| ATC電機 | HP | 3/4 | ||||||||||
| 刀庫電機 | HP | 1/4 | ||||||||||
| ATC比數 | i | 1:8 | ||||||||||
| zho | 總電源 | V | 380 | |||||||||
| 變壓器規格 | KWA | 25 | ||||||||||
| 氣源 | Mpa | 0.6Mpa-0.9Mpa 200L/min | ||||||||||
| 潤滑 | 絲桿潤滑 | 自動油脂潤滑裝置 | ||||||||||
| 導軌潤滑 | 自動油脂潤滑裝置 | |||||||||||
| 冷卻 | 冷卻馬達規格 | CH2-30/650W-50HZ /OP | ||||||||||
| 切削液箱容量 | L | 400 | ||||||||||
| 切削冷卻 | 噴水式切削冷卻系統 | |||||||||||
| 除屑設備 | 排屑機 | 無 | ||||||||||
| 電動馬達規格（速比）/轉速 |
1.1KW 1/2HP(1:165) 50HZ-1420rpm 60HZ-1730rpm |
|||||||||||
| 護罩設備 | 機床防護 | 半封閉式防護鈑金罩 | ||||||||||
| 導軌防護 | X、Y、Z風琴式導軌防護 | |||||||||||
| 機床尺寸 | 機床高度（Z軸正極限） | mm | 2600 | |||||||||
| 機床寬度（Y軸負極限） | mm | 3000(不含操作柜) | ||||||||||
| 整機長度+排屑機 | mm | |||||||||||
| 整機重量 | t | 約5.5 | ||||||||||
| 機床運行環境要求 | 電源要求 | 25kw 3相?380V ±10% 50/60±1HZ | ||||||||||
| 運行環境溫度（24小時內平均溫度不高于35℃） | ℃ | 5～40 | ||||||||||
| 運行環境相對濕度 | % | 30--75 | ||||||||||
| *振動強度 | 小于0.5G | |||||||||||
| 遠離塵埃多、腐蝕性/有機性氣體環境 | ||||||||||||
| 接地電阻 | 小于10歐姆（單獨接地，不串聯接地） | |||||||||||
| 序號 | 名稱 | 備注 |
|
|
專用CNC控制器 | |
|
|
高強度機械主軸 | |
|
|
可剛性攻牙伺服主軸電機 | |
|
|
X/Y/Z軸高性能伺服電機 | |
|
|
中央集中自動進給油脂潤滑裝置 | |
|
|
半封閉式防護鈑金罩 | |
|
|
噴水式切削冷卻系統 | |
|
|
移動式操作柜 | |
|
|
分離式手搖輪 | |
|
|
RS232界面 | |
|
|
局域網端口 | |
|
|
25KVA變壓器 | |
|
|
BT30-16T飛碟式機械手刀庫 | |
|
|
三色警示燈 | |
|
|
機床照明工作燈 | |
|
|
清潔氣槍 | |
|
|
地基墊塊及調整螺絲 | |
|
|
工具箱 | |
|
|
8G容量U盤 |
